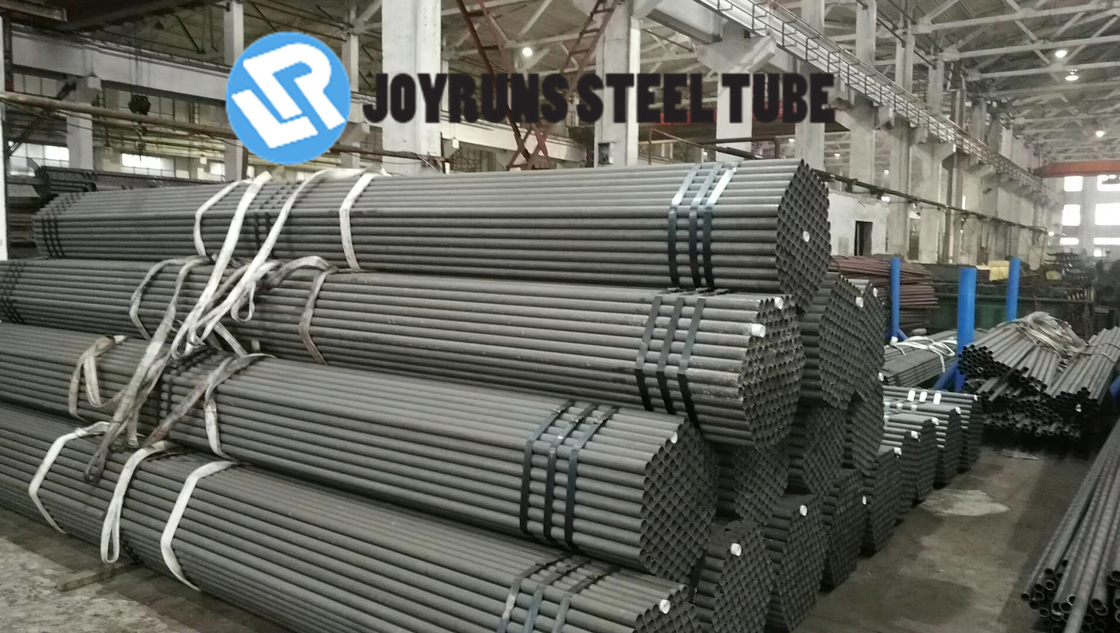

Tubi di caldaia senza cuciture
>
|
|
| Luogo di origine | Cina |
| Marca | Joyruns |
| Certificazione | TS16949，ISO9001 |
| Numero di modello | EN10216-1 |
I tubi in acciaio senza cuciture per caldaie ad alta pressione sono spesso sottoposti a temperature e pressioni elevate quando vengono utilizzati.I tubi saranno ossidati e corrosi sotto l'azione di gas di combustione ad alta temperatura e vapore acqueoÈ necessario che il tubo di acciaio abbia una elevata durata, una elevata resistenza all'ossidazione e alla corrosione e una buona stabilità strutturale.I tubi senza cuciture delle caldaie ad alta pressione sono utilizzati principalmente per la fabbricazione di tubi per super riscaldamento, tubi di riscaldamento, condotti d'aria e tubi di vapore principali per caldaie ad alta e ultraalta pressione.
Applicazione:
I tubi senza cuciture per caldaie generali sono utilizzati principalmente per la fabbricazione di tubi per pareti d'acqua, tubi per acqua bollente, tubi a vapore surriscaldati, tubi a vapore surriscaldati per caldaie per locomotive, tubi a vapore a caldaia per caldaie per caldaie per caldaie per caldaie per caldaie per caldaie per caldaie per caldaie per caldaie per caldaie.tubi di fumo di grandi e piccole dimensioni e tubi di mattoni ad arco.
2I tubi per caldaie ad alta pressione sono utilizzati principalmente per la fabbricazione di tubi per supercaldaie, tubi per riscaldamento, tubi di guida dell'aria, tubi di vapore principali, ecc. di caldaie ad alta pressione e ad ultraalta pressione.
EN 10216-1 P265 I tubi in acciaio senza cuciture saranno fabbricati con un processo senza cuciture.
Tabella 1 ¢ Operazioni di formazione e condizioni di consegna
| Operazione di formazione | Qualità | Condizione di consegna |
| Formati a caldo | TR1 | In forma o normalizzata o normalizzante |
| TR2 | Altri tipi di apparecchiature per il trattamento delle acque | |
| Formato a caldo + finito a freddo | TR1 e TR2 | Normalizzato |
Composizione chimica della norma EN 10216-1 P265
1Composizione chimica (analisi della fusione) a in % di massa per la qualità TR2
| di acciaio | Acciaio Numero |
C - Max. - Cosa? |
- Sì. - Max. - Cosa? |
M - Max. - Cosa? |
P - Max. - Cosa? |
S - Max. - Cosa? |
Cr - Max. - Cosa? |
Mo. massimo |
Ni - Max. - Cosa? |
| P265TR2 | 1.0259 | 0,20 | 0,40 | 1,40 | 0,025 | 0,015 | 0,30 | 0,08 | 0,30 |
| Al tot min. | Cu max | Nb max. | Ti max. | V max. | Cr+Cu+Mo+Ni max. |
| 0,02 | 0,30 | 0,010 | 0,04 | 0,02 | 0,70 |
2.Composizione chimica (analisi della fusione) a in % di massa per la qualità TR1
| di acciaio | Acciaio Numero |
C - Max. - Cosa? |
- Sì. - Max. - Cosa? |
M - Max. - Cosa? |
P - Max. - Cosa? |
S - Max. - Cosa? |
Cr - Max. - Cosa? |
Mo. massimo |
Ni - Max. - Cosa? |
Al tot Min. |
| P265TR1 | 1.0258 | 0,20 | 0,40 | 1,40 | 0,025 | 0,020 | 0,30 | 0,08 | 0,30 | - |
| Al tot min. | Cu max | Nb max. | Ti max. | V max. | Cr+Cu+Mo+Ni max. |
| - | 0,30 | 0,010 | 0,04 | 0,02 | 0,70 |
Proprietà meccaniche di EN 10216-1 P265
1Proprietà meccaniche per la qualità TR2
| di acciaio | Proprietà di trazione | Proprietà dell'impatto | ||||||||
| Nome dell'acciaio | Acciaio Numero |
Forza di resa superiore R H b min. per lo spessore della parete T mm |
Strassatura Forza R m |
L'allungamento Un min. % |
Media minima energia assorbita KV 2 J a temperatura di °C |
|||||
| T ≤ 16 | 16 < T ≤ 40 | 40 < T ≤ 60 |
Io... | t | ||||||
| MPa * | MPa * | MPa * | MPa * | Io... | t | 0 | - 10 | 0 | ||
| P265TR2 | 1.0259 | 265 | 255 | 245 | da 410 a 570 | 21 | 19 | 40 | 28 d | 27 |
Nota: l = longitudinale t = trasversale
2Proprietà meccaniche per la qualità TR1
| di acciaio | Proprietà di trazione | Proprietà dell'impatto | ||||||||
| Nome dell'acciaio | Acciaio Numero |
Forza di resa superiore R H b min. per lo spessore della parete T mm |
Strassatura Forza R m |
L'allungamento Un min. % b c |
Media minima energia assorbita KV 2 J a temperatura di °C c |
|||||
| T ≤ 16 | 16 < T ≤ 40 | 40 < T ≤ 60 |
Io... | t | ||||||
| MPa * | MPa * | MPa * | MPa * | Io... | t | 0 | - 10 | 0 | ||
| P265TR1 | 1.0258 | 265 | 255 | 245 | da 410 a 570 | 21 | 19 | - | - | - |
Nota: l = longitudinale t = trasversale
Tolleranze della norma EN 10216-1 per tubi in acciaio senza saldature
Tolleranze per il diametro esterno e lo spessore della parete
| Fuori diametro D mm |
Tolleranze per D | Tolleranze su T per un rapporto T/D | |||
| ≤ 0,025 | > 0,025 ≤ 0,050 |
> 0,050 ≤ 0,10 |
> 0,10 | ||
| D ≤ 219,1 | ± 1% o ± 0,5 mm, a seconda del valore maggiore | ± 12,5% o ± 0,4 mm Qualunque sia il più grande |
|||
| D > 219,1 | ± 20 % | ± 15 % | ± 12,5% | ± 10 % a | |
| a Per i diametri esterni D ≥ 355,6 mm è consentito superare localmente lo spessore della parete superiore di un ulteriore 5% dello spessore della parete T | |||||
Tolleranze sulle lunghezze esatte
| Lunghezza L | Tolleranza sulla lunghezza esatta |
| L ≤ 6 000 | + 10 0 |
| 6 000 < L ≤ 12 000 | +15 0 |
| L > 12 000 | +con accordo 0 |
